S15 シルビア セッティング中トラブル。



S15 シルビアのセッティングです。

事前に車両側に問題が無いかチェックしたところ、インマニからの圧力漏れが確認された車両です。

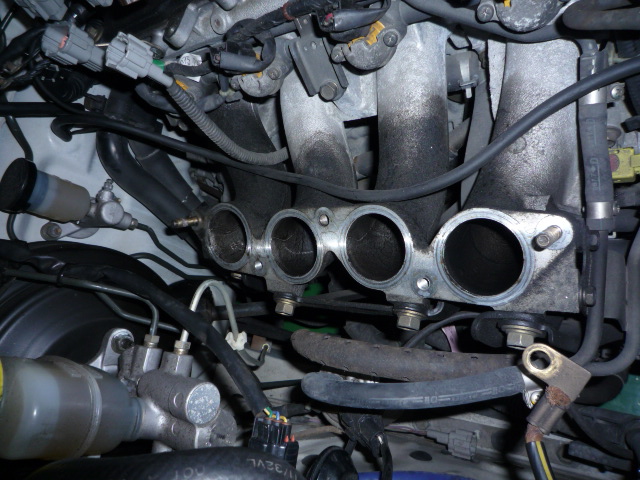

とりあえずインマニを取り外してガスケットを交換します。



4番側から多く漏れていたのでガスケットを確認。

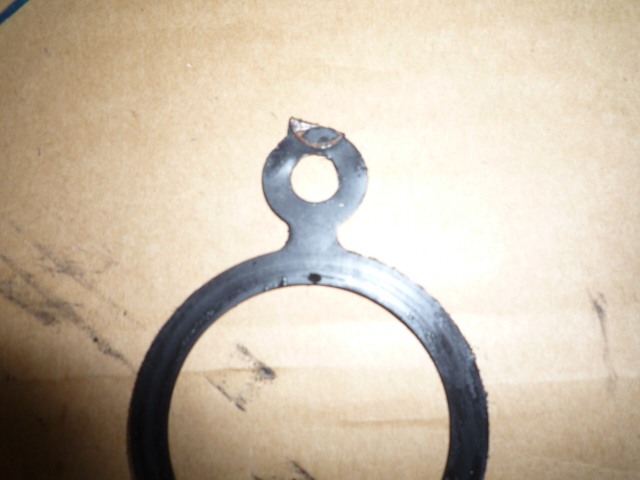

折れ曲がったまま取付けされていました。

本来はこの状態です。



ガスケット交換をして、漏れの修理を完了させてセッティングに入ります。

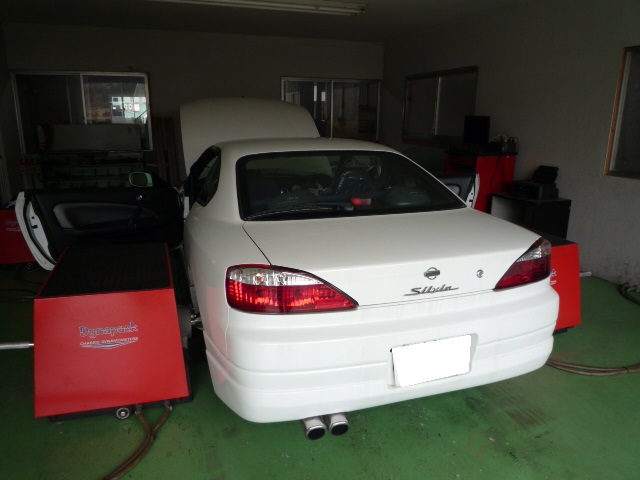

ある程度チューニングが出来上がったのでブーストを上げての一発目でした。

6500回転辺りで突然エンジンの音が変わりました。3気筒になった嫌な音です。

そのままエンジン停止。プラグを取り外してスコープでピストントップを確認します。

スコープで確認できる範囲ではピストン側に大きな損傷は無さそうです。

しかし、これぐらいの回転域でロッカーアームが脱落するとも考えにくい。

恐る恐るタペットカバーを外してみます。ロッカーアーム側に問題が無ければ腰下のどこかに問題があります。

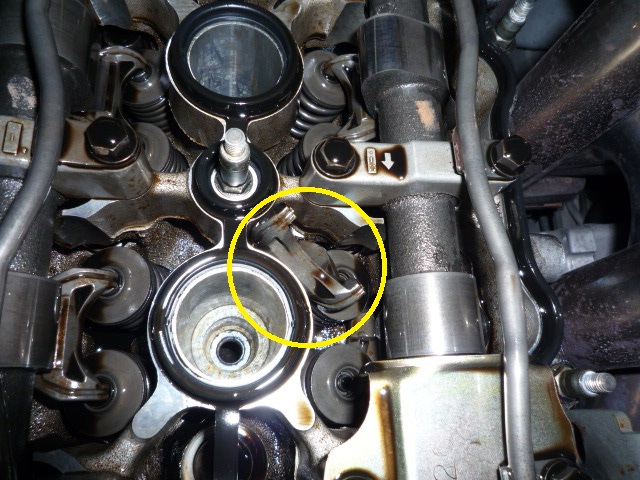

問題箇所発覚。2番の排気側ロッカーアームの破損。



飛び散ったロッカーアームやバルブシムを摘出。幸い全て見つける事が出来ました。


破損した部品を探している時に見つかった部品。

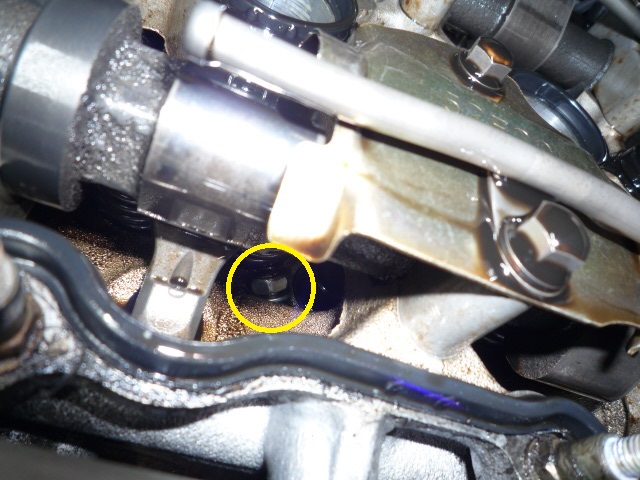

シリンダーヘッドにボルトが突き刺さっています。このボルトが原因でロッカーアームがこのようになってしまったようです。

本来ボルトが取付けされている箇所です。



摘出された部品たち。



一旦機材を全て取り外して修理してやり直しです。
