溜まっているインプレッサのブログネタをまとめて。



ブログのネタが溜まってしまっているのでまとめての紹介とさせていただきます。

GCやGDの混合です。

まずはGDBのエンジンです。

メタルトラブルということで入庫となりましたが打音はなくエンジン不調でした。

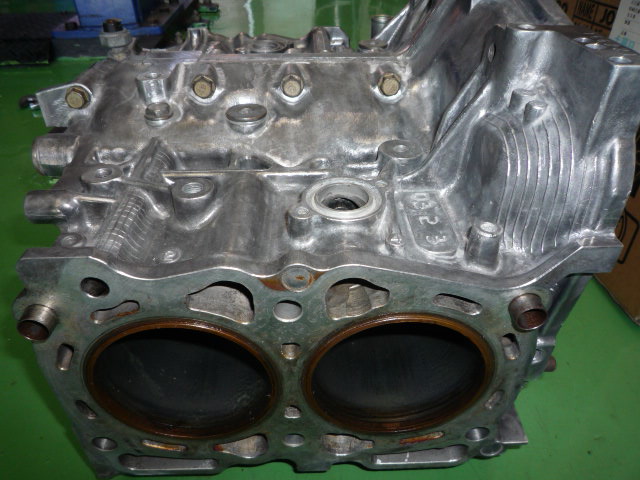

分解。



オイルパンを外してみるとメタルが破損したときのような異物は発見されず、アルミの粉のようなものが見られました。

原因はこちらです。



きれいに燃えすぎているピストントップ。









このような状態になると、アルミの粉が各部に廻りこんでしまいます。

オイルポンプやメタル、クランクなどが使用不可となります。

中古エンジンをベースに組みなおしました。

フロントデフのオーバーホールもさせて頂きました。




続いてGCのLSDのオーバーホールと仕様変更。

それぞれ違う車両でフロントとリヤになります。

まずはフロント。

ATSのLSDです。







オーナー様の要望に近い仕上がりになったと思います。


続いてリヤデフ。クスコのLSDです。こちらは仕様変更のみ。





今後の為、今回の仕様を記録しておきます。



お待たせ致しましたが、純正部品が揃ったのでキャリアに組み付けて近々発送いたします。


GC8のEJ20。長い間頑張ってくれたエンジンです。少し特殊なエンジンでもったいないけどお別れすることにしました。










ブログネタが溜まってしまうと大変なのでもう少し小出しできるように頑張ります。
[PR]

  by sij1999 | 2015-08-24 09:09

ZN6 86 HKS S/C セッティング。



ZN6 86のセッティング依頼です。

HKSのスーパーチャージャーキット+フューエルアップグレードが装着されています。








結果はこのような感じになりました。

いつものように承諾を得ていないので数字は伏せておきます。



ノーマル状態からだと100馬力くらいの出力アップです。


作業依頼、ありがとうございました。
[PR]

  by sij1999 | 2015-08-24 08:37

FD2 シビックタイプR 作業色々。



FD2 シビックタイプRの作業です。

今回の作業依頼の内容はブレーキパットの交換、オイルパン交換、ラジエータの交換です。

まずはブレーキパットの交換から。



今回取付けしたパットはエンドレスのタイプRです。



取付け完了。






続いてラジエータとオイルパンの交換です。

ラジエーターはホンダツインカムの物です。





取付けするとまったく見えなくなってしまいました。


続いてオイルパン。オイルパンはスプーン製です。





装着完了。



これでサーキット走行でのオイルの偏りを回避できます。


作業依頼、ありがとうございました。
[PR]

  by sij1999 | 2015-08-24 08:27

AP1 S2000 エキゾーストマニホールド交換作業。



AP1 S2000のエキゾーストマニホールド交換作業依頼です。



作業開始。

まずはノーマルを取り外します。






今回取付けするエキゾーストマニホールドです。

RGOというショップの物です。手曲げで作ってありました。



取付けします。





以上で作業完了です。


いつも作業のご依頼、ありがとうございます。
[PR]

  by sij1999 | 2015-08-17 09:12

CT9A ランサーエボ9 ブレーキパイプ製作。



まだまだ暑い日は続きますが、猛暑は少し和らいだ感じがします。

CT9A ランサーエボ9 競技車のブレーキパイプを製作しました。

ダートトライアル用の改造車になります。

競技中の1本目でブレーキホースのトラブルで2本目に向けて修理を試みましたが間に合わず、車両入庫での修理となりました。

この車両はブレーキバランサーなどが装着されており、ブレーキパイプのレイアウトも変更されていたため市販品を使用せず、材料からの製作となりました。





長さを合わせてブレーキパイプをカットします。



工具を使ってフレア加工します。





ブレーキホースやフィッティングは長さを指定して作ってもらいます。



車両に取付けします。












ついでにマフラーも直しといて~ と軽く依頼していただきましたがこれは修復不可でした。

差込み口が楕円になっています。



メインマフラー



脱落したマフラーを踏んでしまわれたようです・・・・



残りのシリーズも戦頑張って下さい。

作業のご依頼、ありがとうございました。
[PR]

  by sij1999 | 2015-08-17 09:01

BNR34 スカイラインGT-R 作業。



BNR34 スカイラインGT-R エンジンブローのため入庫です。

エンジン内部の状況としては、ピストンの棚落ち、ピストンからの吹き抜けによるオイル消費、オイル量が少なくなってコンロッドメタル流れ、という状況でした。

まずはエンジンを降ろして補器類を外していく作業から。



降りました。



今回のエンジンの仕様は純正のオーバーサイズピストンを使用してメタルヘッドガスケットはHKS、オイルポンプはN1、オイルパンの中にTOMEIのバッフルプレートを組み込み、カムシャフトとスライドプーリーはHKSのSTEP1といった仕様です。タービンは少し不安でしたが元々のものを再使用です。

組みあがったエンジン。バルブタイミングを調整します。



エンジン本体は完成です。



補器類を装着していよいよ車両にドッキングです。







全ての部品を組み込んでオイルや冷却水などの漏れをチェックして慣らしの為、一旦お客様にお返しいたします。

慣らし完了後、各部を再点検して、少し手直しをしてセッティング開始です。

ブローバイホースの取り回しを少し変更しました。







許可を頂いてないので一応数値は伏せておきます。



カムシャフトとバルブタイミングの効果は絶大です。3700回転辺りでピークトルクに近いトルクを発生後、6000回転辺りまでトルクカーブは横ばいに推移します。

最大ブーストはノーマルタービンの為控えめに設定してありますが、満足のいく数値となりました。

時間はかかってしまいましたが、予想していた通りくらいのトルクとパワーになりました。


タイムアタックシーズンが楽しみです。

作業のご依頼、ありがとうございました。
