ZN6 86 エキマニ交換 ダンパーキット取り付け作業。



ZN6 86のエキゾーストマニホールド交換とダンパーキット取り付けの作業依頼です。


こちらの車両はA/Tですが、中回転域のトルクの谷を消したいとの要望でHKSのエキマニとフラッシュエディターを使用してトルクの落ち込みをなくしていきます。



純正エキマニを取り外します。








今回取り付けするHKSのエキマニです。



取り付け完了。



フラッシュエディターでプログラムを書換えします。

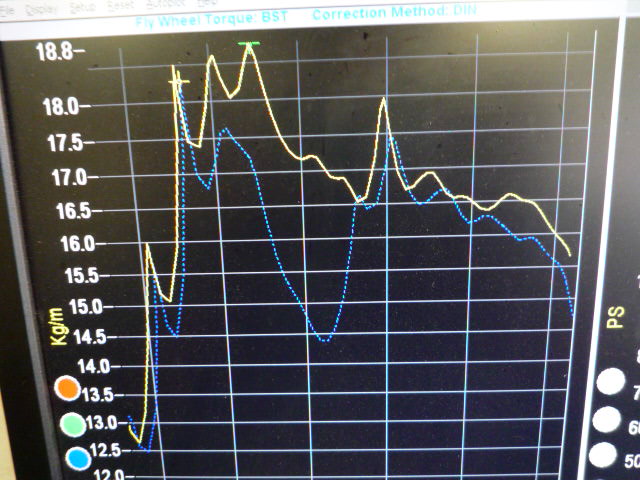

以前、同じ仕様のMT車で実測したトルクカーブです。



青の点線が交換前で黄色の実腺が交換後となります。


続いてダンパーとスプリングの交換作業に移ります。

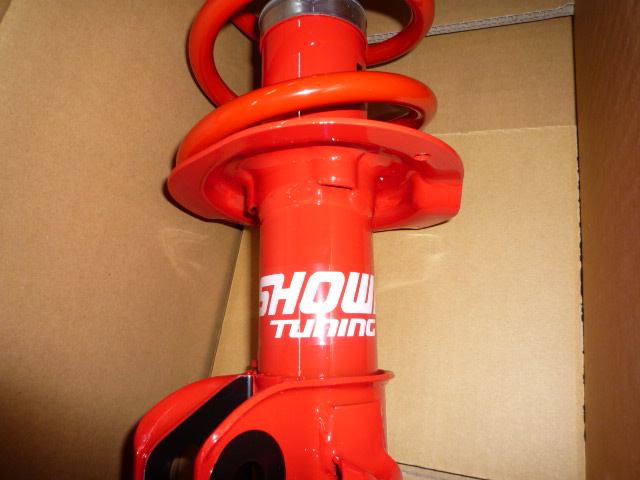

今回取り付けしたのはSHOWA製のダンパーキットです。

交換前。

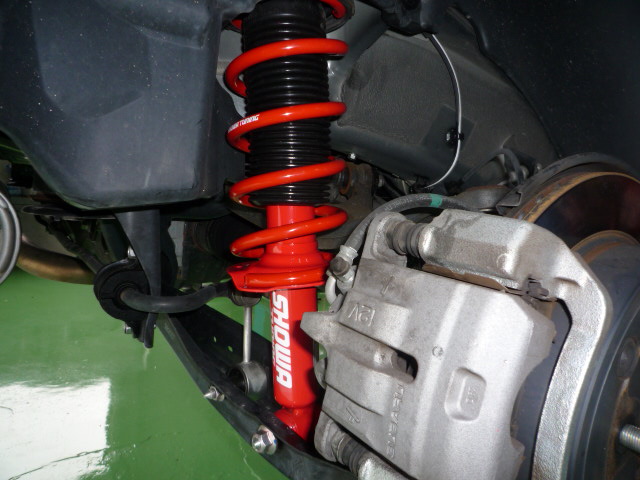

交換後。





仕上げに各ブッシュの締めなおしを行って作業完了です。




遠方からご来店頂き、たくさんの作業依頼ありがとうございました。
[PR]

  by sij1999 | 2015-01-23 11:52

NA8C ユーノスロードスター作業。



NA8C ユーノスロードスターの作業です。

作業は色々とご依頼頂いておりますが、とりあえず作業したところの紹介です。

まずはフューエルポンプ交換。



こちらの車両はハードトップが装着されており、ソフトトップが取り外されているため作業がやりやすくなっています。

この下に燃料タンクがあります。



分解していきます。



摘出完了。




今回は純正の燃料ポンプを使用します。



組み換え完了。



パーツを全て元通りに組込み、作業完了です。





お次はエンジンマウントの交換です。こちらも純正品を使用します。





取り外されたエンジンマウント破断寸前でした。



交換完了です。



その他の作業は部品待ちで、とりあえずここまでです。
[PR]

  by sij1999 | 2015-01-18 19:01

新年の作業。



新年の作業です。

年明けからたくさんの作業依頼ありがとうございます。

新年早々、重整備が重なる予感です。

まずはS15シルビアから。



カムシャフト交換をオーナー様自ら交換に挑戦された後、エンジンからの異音と出力不足との事で入庫です。

異音を確認するとラッシュアジャスターが壊れかけたような音がします。カムシャフトを交換するまでは異音はしていなかったとの事なのでラッシュアジャスター本体の不良の可能性は低いです。

分解前の見立てではバルブの上に乗っかっているシムの脱落が考えられましたが、そんな状態で走行可能なのかが疑問でした。

とりあえず分解していきます。

タペットカバーを取り外すとすぐに不良箇所発見。



そこにあるべき物がなくなっていました。カムシャフトを取り外し破損状況を確認します。



バルブリテーナーのくぼみにロッカーアームがはまり込んでロッカーアームの脱落は免れたようです。

バルブリテーナーとロッカーアームの交換を行います。

通常はシリンダーヘッドを降ろさなくてはバルブリテーナーの交換は出来ませんが、専用?のような工具があるのでヘッドを分解しなくても交換可能です。幸いバルブは無事でした。

バルブシムの高さ調整を行いカムシャフトを組み込んで作業完了です。

異音もなく絶好調になりました。




お次はCT9A ランサーエボリューションⅦ こちらもエンジン不調でお預かりの車両ですが、大作業になりそうです。





エンジンを動かすための要素のひとつが低い・・・・・です。


また、追って作業報告していきます。
[PR]

  by sij1999 | 2015-01-16 19:14

BNR32 サスペンションブッシュ交換作業。



BNR32 スカイラインGT-Rのサスペンションブッシュを全交換の作業依頼です。

まずはフロント周りから。





アッパーリンクブッシュ交換。



取り外されたアッパーリンクのブッシュ。



テンションロッドブッシュ交換。

今回はNISMOの強化ブッシュをメインに交換していきました。



次はリヤ周りの作業に移ります。

つづく。
[PR]

  by sij1999 | 2015-01-12 10:06

明けましておめでとうございます。



少し遅くなりましたが、明けましておめでとうございます。

本年もよろしくお願い致します。


今回の作業依頼はBNR34 スカイラインGT-Rのトランスファのオーバーホールです。

折角のオーバーホールなので強化して組み込みします。







部品が欠品していて時間がかかってしまいましたが組込み完了です。


作業依頼、ありがとうございました。
